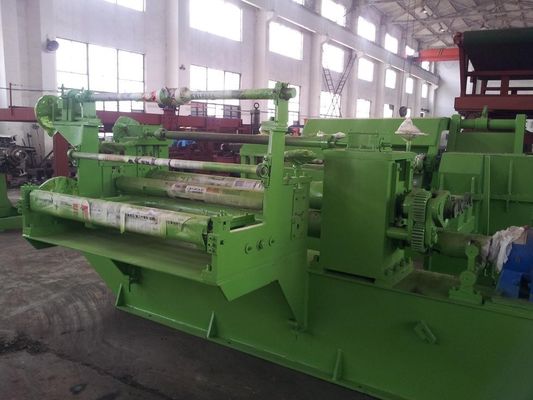

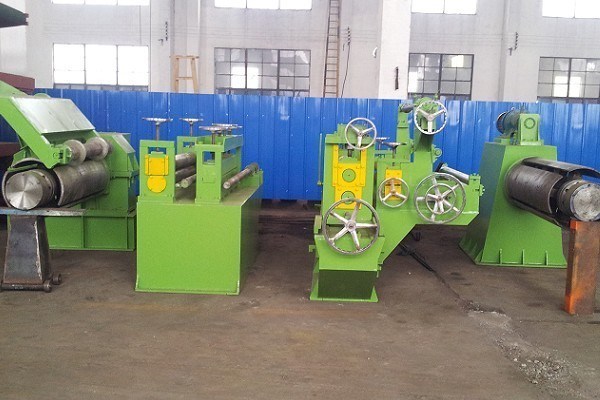

Bobine simple d'acier inoxydable fendant la ligne 50Hz pour le plat laminé à chaud

Bobine simple d'acier inoxydable fendant la ligne 50Hz pour le plat laminé à chaud

• Application : Acier /galvanized de CR/HRC/stainless
• épaisseur de plat de bobine : 0.3-2mm
• largeur de plat de bobine : 1250mm
• poids de bobine : 5MT (maximum)
• ligne vitesse : 0-40m/min

Bobine en acier simple fendant la ligne pour le plat laminé à chaud 0.3mm profondément, largeur de 1250mm

Caractéristiques :

Application :	CR/HRC/stainless /galvanized en acier et ainsi de suite
épaisseur de plat de bobine :	0.3-2mm
largeur de plat de bobine :	1250mm
poids de bobine :	5MT (maximum)
identification de bobine :	ф508
bobine O.D :	ф1200mm
le diamètre de fendre l'axe de lame	ф160
fente de la lame :	φ160Xφ300X15
matériel de fendre la lame :	6CrW2Si
la dureté de fendre la lame :	HRC58°-60°
identification de recoiler :	φ508
puissance :	380V/50Hz/3Ph
tolérance d'erreur de largeur :	≤±0.05mm/2M
ligne vitesse	0-40m/min
secteur de la machine entière :	25m (L) x6m (W)
Orientation de production	de gauche à droite

1.Manual augmentent et rétrécissent l'ONU-pot tournant (1 unité)

1)structure : quatre tiges de connexion s'ajustent manuellement et mécaniquement et les commandes de moteur l'acier love faire le déroulement.

2)spécifications : Φ520max/480min×1250 (largeur de rouleau)

3)le contrôle de conversion de fréquence 5.5kw pour s'assurer la vitesse est réglable et il est équipé du passif et des modèles de déroulement actifs

4.) La capacité maximum : 5T avec le support de soutien simple.

2. Fosse d'entreposage 1

1) Elle devrait être faite selon les dessins de base.

machine de fente de disque de 3.Φ300×1250mm (1 unité)

1) Spécifications des lames : Matériel Φ300×Φ160×15 : 6CrW2Si et 10 morceaux de lames et un ensemble d'entretoises et anneaux en caoutchouc seront donnés en machine pour libre (les clients mettent en boîte l'achat de frais supplémentaires des lames selon les nombres de fente)

2) épaisseur de matériel traitable : δ=1mm.

3) largeur de matériel traitable : B≤1250

4) moteur électrique : moteur de contrôle de conversion de fréquence 15KW pour commander la vitesse.

5) la machine de fente est conçue avec le dispositif de guide d'entrée

6) fente de la vitesse : v=40m/min.

4. Bobinier de chute

5. Fosse d'entreposage 2

1) il devrait être fait selon les dessins de base.

6.First pré-se divisant, et dispositif de presse (1 unité)

1) Elle est équipée de guider et de diviser des dispositifs après la fente.

2) Elle a également conçu avec la presse de tension qui est match au recoiler et assure même et la qualité serrée du recoiler.

7. Découpeuse hydraulique

1) la double découpeuse de piliers est arrangée après que la presse de tension

2) 2)La découpeuse adopte la lame 9CrSi pour assurer la qualité de coupe.

3)Elle est équipée de la station indépendante de tension pour faire la coupe.

4) Elle est employée à couper la tête et l'extrémité des bobines et à faire la coupe de longueur fixe.

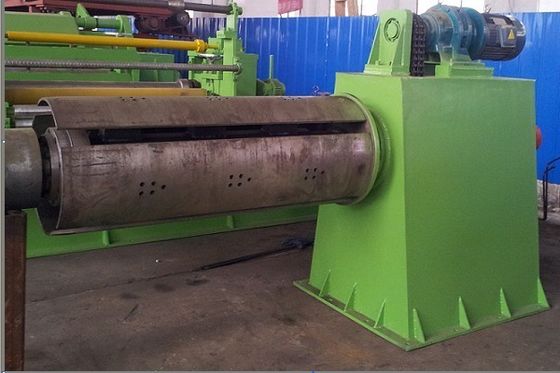

8. ×1250 recoiler Φ520 (max) mécanique (1 unité)

1)spécifications d'axe : Φ520/480minx1250 ;

2)capacité : P≤5T avec le support de soutien simple

3)Moteur : moteur de contrôle de conversion de fréquence 30KW.

4)vitesse : v=38m/min (moyenne).

9. Dispositif en second lieu de division et de pressing (1 unité)

1) Ce dispositif coopèrent avec le recoiler à s'assurer même la qualité et fortement

2) les entretoises sont matériel de l'alliage 9CrSi avec la quantité 15 morceaux qui seront séparés sur trois axes séparés.

.

cas du contrôle 10.Electrical (1 unité)

1) il commande la vitesse de la ligne entière. La table d'opération principale peut faire la ligne changement entière de haute à vitesse réduite. Et elle peut également transformer le plat en machine manuellement.

Applications :

La ligne de fente hydraulique simple de ZJX-0.3-2X1250mm est employée pour fendre le CR/HRC/stainless /galvanized en acier pour se préparer au prochain processus.

Avantage compétitif :

1. commode pour utiliser
2. rapport élevé de représentation au prix
3. recul rangé
