Tube de coude en U d'acier inoxydable, ASTM A213 TP304/304L, TP316/316L, TP321/321H, TP310/310S

Tube de coude en U d'acier inoxydable, ASTM A213 TP304/304L, TP316/316L, TP321/321H, TP310/310S

Tube de coude en U d'acier inoxydable, acier duplex, acier allié. Essai d'énergie hydraulique de 100%, essai de courant de Foucault. Essai d'Ultraulic.

En 10216-5, en 10204-3.1B 1,4301, 1,4304, 1,4401 du tube DIN 17458 de coude en U d'acier inoxydable

Catégorie	Matériel nombre	C	SI	Manganèse	P	S	N	Cr	MOIS	Ni	Ti	d'autres
Aciers de ferrite ou martensitiques
X2CrTi12	1,4512	0,030	1,00	1,00	0,040	0,015		10.50to12.50			6× (C+N) to0.65
X6CrAl13	1,4002	0,08	1,00	1,00	0,040	0,015		12.00to14.00				0.10to0.30Al
X6Cr17	1,4016	0,08	1,00	1,00	0,040	0,015		16.00to18.00
X3CrTi17	1,4510	0,05	1,00	1,00	0,040	0,015		16.00to18.00			4× (C+N)+0.15 à 0,80
X12Cr13	1,4006	0,08 à 0,15	1,00	1,50	0,040	0,015		11.50to13.50		0,75
Aciers austénitiques
X5CrNi18-10	1,4301	0,07	1,00	2,00	0,045	0,015	0,11	17.00to19.50		8.00to10.50
X2CrNi19-11	1,4306	0,030	1,00	2,00	0,045	0,015	0,11	18.00to20.00		10.00to12.00
X2CrNiN18-10	1,4311	0,030	1,00	2,00	0,045	0,015	0.12to0.22	17.00to19.50		8.50to11.50
X6CrNiTi18-10	1,4541	0,08	1,00	2,00	0,045	0,015		17.00to19.00		9.00to12.00	5×C à 0,70
X6CrNiNb18-10	1,4550	0,08	1,00	2,00	0,045	0,015		17.00to19.00		9.00to12.00		10×Cto1.00Nb
X5CrNiMo17-12-2	1,4401	0,07	1,00	2,00	0,045	0,015	0,11	16.50to18.50	2.00to2.50	10.00to13.00
X2CrNiMo17-12-2	1,4404	0,030	1,00	2,00	0,045	0,015	0,11	16.50to18.50	2.00to2.50	10.00to13.00
X6CrNiMoTi17-12-2	1,4571	0,08	1,00	2,00	0,045	0,015		16.50to18.50	2.00to2.50	10.50to13.50	5×C à 0,70
X2CrNiMoN17-13-3	1,4429	0,030	1,00	2,00	0,045	0,015	0.12to0.22	16.50to18.50	2.50to3.00	11.00to14.00
X2CrNiMo18-14-3	1,4435	0,030	1,00	2,00	0,045	0,015	0,11	17.00to19.00	2.50to3.00	12.50to15.00
X3CrNiMo17-13-3	1,4436	0,05	1,00	2,00	0,045	0,015	0,11	16.50to18.50	2.50to3.00	10.50to13.00
X2CrNiMoN17-13-5	1,4439	0,030	1,00	2,00	0,045	0,015	0.12to0.22	16.50to18.50	4.00to5.00	12.50to14.50

Le tube de coude en U sont très utilisé dans des systèmes d'échangeur de chaleur. Équipement de Chaleur-Échangeur sur la base de

Les tubes en U inoxydables sans couture et le tube inoxydable soudé de coude en U est essentiel dans stratégiquement important et

felds critiques---Bâtiment nucléaire et pétrochimique de machine.

Le début de groupe de YUHONG pour produire le tube de recourbement d'U depuis 2006, fournissent jusqu'à présent déjà plus que

30000 tonnes d'acier inoxydable de tube de coude en U à 35 pays.

Le tube de coude en U sont conformes aux normes suivantes :

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Catégorie en acier :

Le tube d'autres alliages et catégories d'acier peut être produit sur l'accord.

Impératifs techniques :

Spécifications standard de tubes droits pour le recourbement :

ASME SA 213 ; SB 163 D'ASME ; ASME A789, ASME SA268, ASME SA269, etc.

Repérage : Avant le recourbement en marquant la machine partout dans la longueur de tube (section coudée après la chaleur

Traitement sans repérage)

Note : L'inscription est également possible après le recourbement sur les pièces droites du tube de U-Recourbement.

Tubes de coude en U :

- Niveau de TEMA RCB 2,31 de l'association tubulaire de fabricants d'échangeur (9ème édition).

- Spécifications standard d'ASTM A688/ASME SA688 pour les tubes soudés d'anticorrosion austénitique

Catégorie en acier conçue pour des chauffe-eau d'alimentation.

- Conditions standard d'ASTM B163/ASME SA163 Techinical pour des tubes de nickel et d'alliage de nickel pour

Condensateurs et échangeurs de chaleur.

- Caractéristiques de client.

Rayon de cintrage : De 1.5*OD (diamètre extérieur) à 1500mm

En commandant des tubes avec le rayon moins ou l'égal à 1.5*OD, il est nécessaire de convenir la précision de Geometrics.

Longueur maximale droite de tubes : (Avant le recourbement) : 35000 millimètres.

Longueur de jambe : Minute 1 mètre, maximum 16500 millimètres (pour R=1500mm maximum)

Note : L'autre taille sont disponible sur l'accord.

Traitement thermique : Effort soulagé après l'U-Recourbement (secteur de recourbement plus 300MM pour chaque jambe).

Essai hydrostatique après le recourbement d'U : Barre maximum de la pression d'essai 600, sec 10 de trempage. Avec

L'eau volatilisée. Purification de l'air comprimée après Hydraulique-Essai.

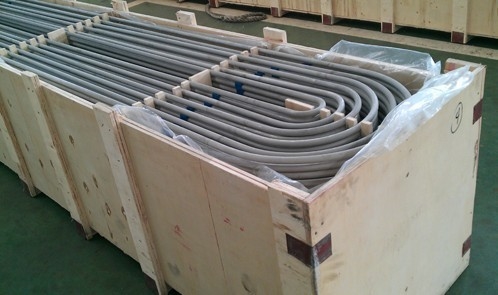

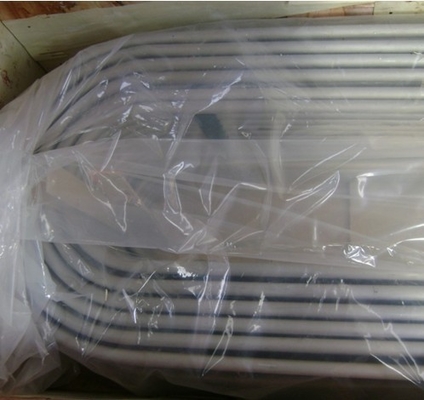

Empaquetage : Dans de Transport-Dignes boîtes en bois Pré-fumigées fortes de dimensions correspondantes pour

chaque longueur de tube, rayon, diamètre, selon des conditions de PO aussi bien qu'enveloppé en polyéthylène

films avec les chapeaux en plastique mous sur des les deux extrémité de tube.

Certains des essais de qualité effectués par nous incluent :

Essai supplémentaire : Indépendamment des essais mentionnés ci-dessus, nous effectuons également sur l'essai supplémentaire de produits manufacturés. Les essais effectués sous ceci incluent :
