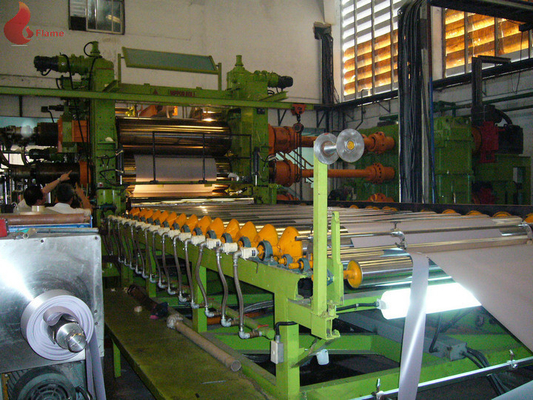

Biens en plastique de machine de calendrier de petit pain du plancher 4 avec le joint articulé et le tuyau mou en métal

Applications :

Le calendrier de quatre petits pains est principalement employé dans la ligne de calendrier pour fabriquer les produits mous de PVC tels que la bannière.

vêtements emballant le sac, enveloppant le film, le plancher en plastique, le PVC leatheroid, etc.

Caractère principal

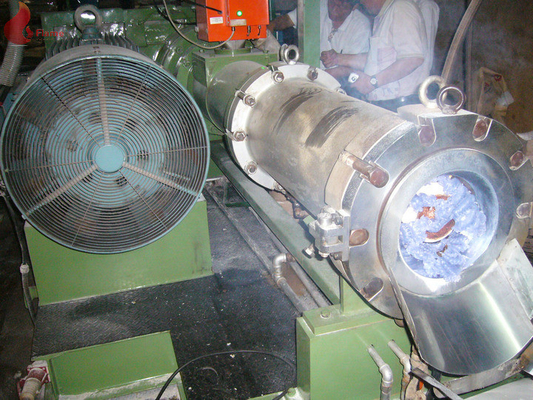

SY610-4Γ1830 type quatre calendrier de rouleau et matériel annexe

A. Calendrier (ordinateur central)

1. Calendrier : alimentez le matériel à partir du dessus et faites la production finale à partir du fond, du diamètre Ф610 millimètre de rouleau, de la largeur extérieure 1830mm de rouleau, du perçage environnant et du chauffage de mazout, ligne vitesse du calendrier 5-50m/min. Le morceau sortant du rouleau du calendrier a l'espace d'appareillage d'affichage de la distance de rouleaux. Bon entraînement.

Rouleaux

2. les petits pains 1# et 2# sont rouleau d'alliage de froid-fonte et perçage environnant, le ° extérieur C, le meulage fin dur extérieur de chromage des rouleaux, l'épaisseur de revêtement 0.1mm, le Ra d'aspérité de rouleaux = 0.05μ, la précision complète 0.01mm de la dureté HS68-74 de surface ;

Le matériel des rouleaux 3# et 4# est détection de faille de pièce forgéee d'alliage traitant, l'électrodéposition de chrome dure extérieure des petits pains, l'épaisseur de revêtement 0.18mm, le petit pain de ° du hardness> HRC60, Ra d'aspérité = 0.01μ, la précision complète 0.05mm de surface, roulent la température de surface aucun moins de 230 ° C, le ° C du ± 1 d'erreur de température de surface de petit pain ;

les rouleaux 1-4# apprêtent n'ont eu aucune taille moyenne, 1-4 | rouleaux tous perçage environnant, chromage extérieur de rouleau sans trou d'épingle, décarburation polie et de processus du rouleau après le meulage fin.

électrodéposition de chrome dure des rouleaux 3# et 4# après le traitement chaud de moulin.

Rapport

3. Soutenant l'utilisation l'incidence de chandelle de production de Wafangdian, fer malléable d'utilisation de piédestal d'incidence.

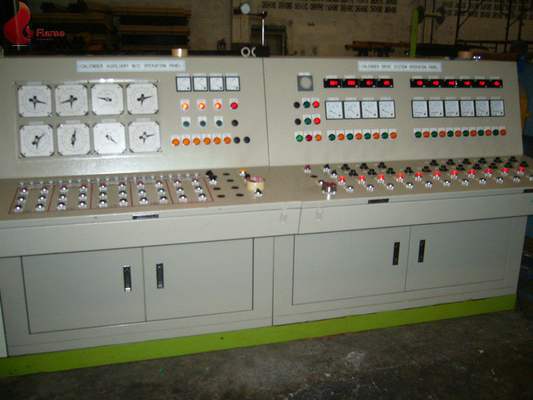

Transmission et puissance

4. Conduisez la puissance du rouleau 1# et du rouleau 4# du calendrier : 55KW (dans ce moteur à courant alternatif D'utilisation de matériel principal et annexe de calendrier), et le petit pain 2# et 3# restant : puissance 75KW. La canalisation et l'auxiliaire peuvent accorder la vitesse par la tringlerie et également la division. (Le calendrier est équipé du dispositif d'ouverture de secours de panne d'électricité, des dispositifs d'UPS achetés par l'acheteur). Le moteur du calendrier adopte le règlement de vitesse de moteur à C.A., moteur de Siemens Beide, gouverneur du Japon Yaskawa, d'autres electricals adoptent Changhaï Schneider.

À pas réglable

Dispositif à pas réglable : setted à 1, à 2, et à rouleau 4#. Les 3 | le rouleau est rouleau fixe.

Croix d'axe

5. le lien d'axe monté par rouleau du calendrier 3#, croisent le règlement 20mm, ajustent la vitesse 3mm/min, conduisant la commande : à chaque extrémité avec un moteur triphasé de frein de réducteur planétaire de, l'engrenage à vis sans fin, l'utilisation ajustant l'axe sur la quantité de croisement de contrôle, la tête universelle de joint à rotule entre l'axe et le piédestal d'incidence, sur l'autre utilisation de côté la tête universelle de joint à rotule et le cylindre hydraulique de se relier, le cylindre hydraulique est utilisé pour localiser et éliminer le dégagement de pièces de transmission.

Pré-recourbement

6. le rouleau 4# a le dispositif de charge initiale, installé dans l'extérieur de l'incidence principale du rouleau 4#, recourbement positif, incarnent le recourbement par le cylindre hydraulique, la quantité de recourbement est réglable, incarné en ajustant une pression hydraulique, la quantité de recourbement maximum est équivalent à la taille 0.05mm de petit pain.

Support

7. Le support de calendrier utilise la plaque d'acier de 40mm soudée après traitement thermique et avoir puis fini, le visage et le fichier ouvert 15 cm de rouleau de mur de support selon l'incidence, support d'acier inoxydable. La distance entre le rouleau et les rouleaux 4# de dépouillement est 5mm.

Lubrification

8. les roulements à rouleaux lubrifiés avec le dispositif à circulation forcée de lubrification d'huile mince pour des roulements à rouleaux et lubrification de recourbement d'incidence, cycle automatique, système de double-pompe (une pompe pour le travail et une pompe pour la pièce de rechange), pression-protection, des expositions de chaque écoulement de route, contrôle de température automatique de lubrifiants (chauffage automatique et refroidissement), protection de surchauffe de la température d'huile, travail et pompe disponible peuvent commuter en travaillant. La lubrification d'incidence est en tant que mêmes que Ф660 le × 2300.

Pression hydraulique

9. pression hydraulique : un ensemble distinct de station hydraulique pour le recourbement de petit pain, la croix d'axe et les dispositifs gravants en refief, adopte les ensembles variables de la pompe à huile deux (un pour le travail et un pour la pièce de rechange, peuvent être commutés tout en travaillant). Rouleau se pliant et de relief par la pression hydraulique, qui peut manuellement réglable, et avec l'affichage de pression, configuration hydraulique de norme de station.

Chauffage

10. les ensembles du système de chauffage de calendrier quatre, chaque rouleau a besoin d'un ensemble, la puissance 5.5KW de moteur de pompe de fioul d'huile ; quand le chauffage de mazout, chaque rouleau est équipé de deux ensembles de valve proportionnelle futés à la température d'huile de contrôle, le ° maximum C, ℃ de la température de chauffage 230 du ± 1 d'exactitude. Avec l'appareillage de refroidissement par l'eau.

Plat de butée

11. dispositif : le dispositif réglé de plat de butée du rouleau 1# et 2#, un écrou de vis d'entraînement de réducteur de moteur et conduisent alors le plat de butée, les deux extrémités mettent en boîte la simple-action ou la tringlerie, le contact avec le rouleau et le plat de butée est faite de cuivre. Une tige polie par racine de la vis deux de racine.

Frein de secours

. frein de secours 12 : les bâtis de support 4 place et la table d'opération monte un commutateur d'arrêt d'urgence, quand arrêt d'urgence de événement, rotation de rouleau moins de 90° (aucune charge et vitesse maximale) et point de contact ouvert de rouleau par grande vitesse.

Caractéristiques :

Installant et service de correction :

1. Après que le contrat soit confirmé, le vendeur fournira le plan de l'atelier, diagramme de base et le diagramme du rouleau en caoutchouc, les haches carrées et toutes sortes de rouleaux. Tout le manuel d'exploitation sera fourni par le vendeur, aussi.

2. Le vendeur enverra 3-4 travailleurs techniques à l'installation et à l'élimination des imperfections de guide pour l'acheteur ;

3. L'acheteur devrait assurer les tuyaux disponibles et les fils électriques, et les conseils de vendeur juste les spécifications ou le modèle de eux.

D'autres termes :

1. Période de livraison : totalement 6 mois après le contact est confirmés.

2. Paiement : 30% du montant total par T/T à l'avance comme acompte, 70% du montant total par T/T avant expédition.

3. Pièces de rechange : Le vendeur fournira un ensemble de pièces vulnérables sans valeur pour libre. Le vendeur propose également l'acheteur pour acheter un ensemble de pièces de rechange qui rencontre une utilisation de l'an encore. Le vendeur montrera que la liste de pièces de rechange à l'acheteur pour le sien choisissent avant la livraison.

4. Aspect et couleur : l'aspect et la couleur des machines sont basés sur la norme du vendeur. Naturellement, nous pouvons également fait sur commande selon la demande de l'acheteur.

5. Courant électrique : La citation ci-dessus est basée sur 380V/50Hz. Il y aura une certaine surtaxe et prolongé produisant l'heure pour la condition sur commande de courant électrique.

6. Période de garantie :

6-1. Machines : un an après l'élimination des imperfections réussie ;

6-2. Composants électriques : 6 mois après l'élimination des imperfections réussie.

7. Service et coût d'élimination des imperfections étés à la charge d'étranger :

7-1. Le vendeur enverra trois ou quatre travailleurs techniques (ou plus comme demande de l'acheteur) à l'endroit qui a nommé par l'acheteur pour les conseils de l'installation d'équipement et du service d'élimination des imperfections ;

7-2. L'acheteur et le vendeur devraient soutenir leur charge correspondante en tant que ci-dessous :

7-2-1. Le vendeur est responsable des honoraires coûtés en Chine mais excepté la charge de visa ;

7-2-2. L'acheteur est responsable du coût d'honoraires dans étranger et la charge de visa. Ces honoraires incluent mais non limité à ce qui suit :

a. Billet aller-retour ;

b. Honoraires de transport, de repas, de logement et de communication pendant le voyage d'affaires ;

c. Allocation (honoraires de main d'oeuvre) USD 80,00 pendant par personne un jour (calcul de jours : jours totaux du jour en voyage d'affaires au renvoi en Chine) ;

d. Traducteur : L'acheteur devrait louer un traducteur pour la communication commode de travaux sur le terrain des travailleurs techniques du vendeur, et pour accomplir la tâche avec succès. Autrement le vendeur enverra un traducteur supplémentaire. L'acheteur devrait être responsable de ce coût (référez-vous à l'a~d).
